一、引言
在表面贴装技术（SMT）和PCBA代工代料加工中，虚焊（Pseudo Soldering/Cold Solder Joint）堪称质量管控中最棘手的“隐形杀手”。据统计，焊接缺陷占电子组装失效的60%以上，而虚焊占焊接故障的比例高达42%（IPC-7095数据），是消费电子、汽车电子、工业控制等各类电子产品中最隐蔽且危害最大的焊接缺陷之一-25。什么是虚焊？简单来说，就是焊点外观看起来饱满光滑，但内部焊料与焊盘、引脚并未形成可靠的冶金结合，通电后易出现信号中断、发热异常等问题，严重时导致产品整机失效-22。
对于电子维修人员、企业质检从业者和电子爱好者而言，掌握一套测量虚焊好坏的实操方法，不仅能快速排查设备故障，更能从根源上规避因虚焊引发的安全风险。本文基于SMT贴片加工、电子后焊、PCBA代工等实际生产场景，从基础到专业，分层次详解虚焊检测方法，帮助不同基础的从业者快速掌握虚焊好坏判断技巧。
二、前置准备
1. 电子制造业虚焊检测核心工具介绍（基础款+专业款）
要精准检测虚焊，首先需要配置合适的工具。不同场景对工具的需求差异很大，以下按受众分类说明：
基础款（新手必备，适配入门质检员、维修学徒场景）
万用表（数字式） ：新手首选的检测工具，用于测量焊点导通电阻和信号连续性。建议选择带有通断蜂鸣档和电阻测量功能的基础款，量程至少覆盖0Ω至20MΩ，价格在100-300元即可满足入门需求。在消费电子维修和工厂初筛中，万用表是最便捷的第一道防线。
高倍放大镜或电子显微镜（20-50倍） ：用于初步观察焊点外观特征。虚焊在外观上可能表现为焊点表面无光泽（呈哑光灰暗状）、形状不规则、润湿角不足等-11。新手用放大镜即可快速识别明显的焊接异常。
防静电工作台/防静电手环：在检测过程中，静电可能损坏敏感电子元器件。特别是消费电子维修场景中，许多芯片对静电极为敏感，必须做好防静电措施。
专业款（适配工厂流水线/专业质检/批量检测场景）
自动光学检测（AOI）设备：AOI是SMT产线上检测表面焊接缺陷的核心设备。3D AOI通过2000万像素相机配合45度角环形光源，能够构建焊点的三维图像，精准识别虚焊（焊锡量不足）、偏位、桥连等问题，最小能发现0.01mm的锡珠-37。对于0201、01005等微型元件，AOI识别率可达99.5%以上-16。捷配JPE-AOI-600等设备可实现检测精度±0.01mm，配合6色LED光源，能够清晰识别润湿角不足、焊料覆盖面积不达标等虚焊特征-16。
X射线检测仪（X-Ray/AXI） ：AOI的“天生短板”是无法穿透BGA、QFN、CSP等底部封装元件的焊点。X射线检测通过微焦点X光透视技术，可清晰显示BGA焊点内部的空洞分布、焊球共面性、爬锡状态等隐藏缺陷，分辨率可达1-5μm-12。对于汽车电子、医疗电子等Class 3等级产品，X-Ray全检已成为标准配置-16。
飞针测试机/ICT在线测试仪：用于电气性能验证，检测焊点导通性和绝缘电阻。飞针测试机无需定制测试治具，机械臂带着4-8根测试针按程序自动接触测试点，10秒内完成线路导通性检测-37。
金相切片分析设备：作为“终极确认”手段，通过冷镶嵌、精抛后在高倍金相显微镜下观察焊点IMC层厚度、空洞分布、裂纹走向。分辨率可达±2μm，IMC厚度控制在0.5-3μm为合格-32。
2. 电子组装虚焊检测安全注意事项（SMT产线场景重点）
在虚焊检测过程中，安全防护同样不容忽视。以下4条核心注意事项必须严格执行：
重中之重——断电检测原则：任何虚焊检测前，务必确保被测电路板完全断电，电源线拔除，并放电处理。特别是工业控制板、汽车电子控制单元（ECU）等可能存在大电容残余电荷，未放电可能造成设备损坏甚至人身伤害。
防静电规范：SMT产线和专业检测环境中，防静电手环必须佩戴并接地，烙铁需配备ESD接地防静电功能-1。据统计，静电放电导致元器件隐性损伤的案例在电子制造中占比不低，尤其是在检测微型贴片元件时，静电可能直接击穿芯片内部结构。
X-Ray设备操作规范：X射线检测仪属于专业设备，操作人员需经过专业培训并佩戴辐射剂量监测仪。设备使用期间，防护门必须关闭，非操作人员不得进入检测区域。严禁将身体任何部位伸入设备工作腔。
检测前清洁要求：焊点表面存在助焊剂残留、油污、粉尘等污染物会影响检测准确性。用无水乙醇清洗焊点区域并充分干燥后再进行检测。对于OSP（有机保焊膜）工艺的PCB板，避免使用强力清洗剂破坏膜层。
3. 虚焊基础认知（适配SMT/PCBA精准检测）
在动手检测之前，有必要先了解虚焊的“真面目”。虚焊并非单一故障类型，在SMT贴片加工和电子组装中，常见以下表现和成因：
外观表现：焊点表面呈灰暗颗粒状、润湿角过小（＜60°）、焊料铺展不充分、焊点扁平或缺角-26。
电气表现：导通电阻异常升高（正常≤50mΩ，虚焊时可能升至100mΩ-500mΩ甚至开路）、通电后电阻波动、信号传输断续-11。
深层成因：包括但不限于焊膏活性不足或存储过期（开封后未在0-10℃冷藏，超过6个月保质期）、回流焊温度曲线设计不合理（峰值温度低于焊料熔点）、元件引脚或PCB焊盘氧化、贴装压力不足等-22。
隐藏形态——枕头效应（HIP） ：在0.3mm以下微间距BGA封装中，焊球顶部与PCB焊盘焊接良好，但底部与元件焊盘未完全熔合，形成类似“枕头”的分离状态，肉眼和普通AOI几乎无法识别-。
三、核心检测方法

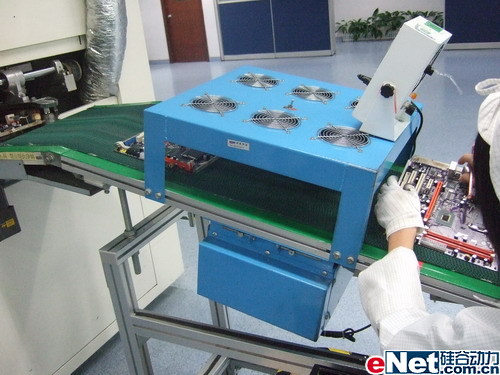

1. 虚焊基础检测法（SMT场景新手快速初筛——目视+放大镜法）
对于工厂入门质检员、维修学徒和电子爱好者而言，基础检测法无需复杂设备即可完成初步判断，适合快速初筛。
操作流程（分步指导）：
第一步：光线调整与角度选择。将PCB置于均匀光源下，以45度左右倾斜角度观察焊点。重点观察BGA外围可见焊点、QFP引脚焊点、片式电阻电容端头焊点。
第二步：目视观察焊点外观特征。检查以下虚焊典型特征：
焊点表面无光泽、呈哑光灰暗色（正常应为明亮光滑）-26
焊料铺展不充分，焊点呈球形或扁平状而非正常的内凹圆锥形
焊点边缘与引脚或焊盘间存在可见缝隙
润湿角大于90度或小于30度（正常约为45-60度）
第三步：放大镜/显微镜复核。用20-50倍放大镜或电子显微镜对可疑焊点进行二次确认。重点观察：
QFN/DFN封装侧壁的爬锡高度（正常应≥焊盘厚度75%）
微小贴片元件（0402/0201）两端焊料的对称性和均匀性
行业场景适配判断标准：
消费电子（IPC-A-610 Class 2） ：熔合面积80%-90%、导通电阻50-100mΩ可视为轻微缺陷，可接受但需关注；熔合面积＜80%或电阻＞100mΩ则判定为严重缺陷，需返工-11。
汽车电子/医疗电子（IPC-A-610 Class 3） ：标准更为严苛——焊料覆盖面积需≥90%，润湿角60°-75°，任何熔合不足现象均需返工-。
工业控制：重点关注大功率器件焊点（如MOS管、变压器引脚），功率器件的虚焊会导致发热异常，可用手指背（注意安全！）轻触工作状态下的器件表面判断温度分布。
注意要点：基础检测法不能100%排除虚焊隐患，特别是对于BGA、QFN等底部焊点不可见的元器件，必须借助X-Ray等专业检测手段。
2. 万用表检测虚焊方法（SMT新手重点掌握）
万用表是最基础也是最实用的虚焊检测工具，适合SMT产线初筛、维修快速排查等场景。以下按不同元器件类型分步讲解。
万用表档位设置：
电阻测量（Ω档）：选择200Ω档（小阻值测量）
通断蜂鸣档：用于快速验证导通性
核心检测方法一：导通电阻测试（针对通孔焊点/可见焊点）
第一步：校准万用表。将红黑表笔短接，观察读数是否为0Ω（或接近0）。若不为0，调整或更换表笔。
第二步：定位被测焊点。红表笔接触元件引脚，黑表笔接触对应焊盘或线路另一端。
第三步：读取电阻值并判断：
正常焊点：电阻值＜50mΩ，蜂鸣档发出连续稳定蜂鸣声
虚焊焊点：电阻值在100mΩ-500mΩ波动，蜂鸣声断断续续-11
完全开路：电阻值显示OL（超量程）或＞1MΩ，蜂鸣档无声音
核心检测方法二：在线电压测试（上电检测，必须在专业人员指导下进行）
⚠️ 安全警告：此方法仅在已确认无短路风险的情况下，由专业人员操作。上电前必须确认无裸露高压触点，佩戴绝缘手套。
第一步：电路板通电至正常工作状态。
第二步：红表笔接元件引脚，黑表笔接电路公共地。
第三步：测量工作电压是否正常。虚焊焊点在电流通过时会产生异常压降——对比正常板卡数据，若某焊点电压显著偏低或波动异常，则可能存在虚焊。
核心检测方法三：敲击振动法（汽车电子维修常用技巧）
针对间歇性故障（设备时而工作时而失灵），敲击振动法是汽车维修和消费电子维修中常用的辅助检测手段：
第一步：用绝缘棒（如木棍、塑料棒）轻轻敲击PCB板或疑似焊点区域。
第二步：同时观察万用表电阻读数或设备工作状态。若敲击时电阻突变或设备出现故障/恢复正常，则该区域焊点极可能存在虚焊。
行业实用技巧：
工厂新手快速匹配量程：对于信号线/控制线焊点，直接用200Ω档；对于电源线/大电流焊点，优先用蜂鸣档验证导通，再切换至200Ω档精确读数。
汽车维修场景：汽车ECU、传感器连接器引脚焊点密集，建议先用放大镜观察有无明显异常，再用万用表测量导通电阻。汽车氧传感器信号线虚焊常表现为信号电压波动异常（正常应在0.1-0.9V间规律波动）。
3. 行业专业仪器检测虚焊方法（进阶——适配SMT产线/质检实验室）
对于专业质检人员、SMT工厂工程师而言，仅靠万用表和目视检测已不足以满足批量生产和高可靠性场景的需求。以下介绍行业主流的三级专业检测体系。
一级检测：3D AOI全检（产线表面缺陷筛查）
AOI（自动光学检测）是SMT产线的第一道智能检测防线，适用于消费电子、汽车电子等各类产品的批量质检-37。
操作流程：
设备参数设置：检测速度建议300mm/s，光源选择RGB环形光源（45度角照射），表面缺陷灵敏度调至“高”档位-16。
元件库匹配：确保AOI系统中存储的元件库与实际生产板卡匹配度≥99%。
判定标准：贴装偏差≤±0.02mm、焊料覆盖面积≥90%为合格；立碑、桥连、缺焊直接判定为不合格并标记位置隔离-16。
数据处理：AOI自动生成缺陷热力图和SPC统计报告，标记可疑焊点坐标（精度±0.01mm），为后续X-Ray复检提供定位依据-31。
AOI对虚焊的识别能力：可识别润湿角异常（＜60°）、焊料覆盖面积不足、焊点表面哑光无光泽等外观特征。但对于BGA、QFN等隐藏焊点，AOI漏检率100%-31。
二级检测：X-Ray透视全检/抽检（隐藏缺陷精准识别）
对于BGA、CSP、QFN等底部封装元件，X-Ray是唯一有效的非破坏性检测手段-。
操作流程（以BGA封装为例） ：
设备选型：微焦点X-Ray检测仪，分辨率≥1μm，管电压100kV，管电流50-80μA。
参数设置：放大倍数500×，灰度值80-120，空洞识别阈值按产品等级设定（Class 2≤5%，Class 3≤3%）-16。
检测要点：
空洞率检测：AI算法自动计算BGA焊球内部空洞面积，空洞率＞阈值自动报警-32
虚焊检测：焊球内部呈“空心”或“局部未熔合”状态，熔合面积＜80%
爬锡高度检测：QFN侧壁爬锡高度＜75%标记为异常-32
判定标准（依据IPC-TM-650标准）：
合格：IMC层厚度0.5-3μm且连续均匀，空洞率≤产品等级要求
不合格：空洞率超标、熔合面积不足80%、焊球缺失
AOI与X-Ray协同检测：行业领先方案是将AOI的缺陷坐标（精度±0.01mm）通过EtherNet/IP协议同步至X-Ray设备，X-Ray精准聚焦AOI标记的“疑似缺陷区域”，检测效率比独立检测提升40%，隐藏缺陷漏检率可降至0%-31。
三级检测：金相切片分析（破坏性验证与根因锁定）
对于X-Ray判定的异常点，或同一料号≥3%抽样需做切片分析，作为最终的“裁决手段”-32。
操作流程：
取样制样：用环氧树脂冷镶嵌待测焊点，经研磨、抛光至镜面效果。
显微观察：在500×金相显微镜或SEM下观察焊点截面——测量IMC层厚度（正常0.5-3μm）、空洞分布比例、有无微裂纹。
判定标准：
IMC连续厚度0.5-3μm且均匀→合格
空洞率＞20%或存在微裂纹→启动工艺纠偏-32
IMC厚度＞5μm→回流焊温度过高或回流时间过长，焊点变脆-8
四、补充模块
1. SMT/PCBA不同类型虚焊的检测重点
不同封装类型的元器件，其虚焊表现形式和检测重点差异显著。
BGA/CSP封装（球栅阵列） ——检测核心：X-Ray空洞率与共面性
BGA焊点隐藏于芯片底部，外观AOI完全无法触及。虚焊表现为焊球内部空洞率超标（＞5% for Class 2）、焊球与焊盘未完全熔合（枕头效应）、焊球塌陷高度不一致。
检测方法：X-Ray透视+3D-CT断层扫描，重点关注空洞分布是否集中于边缘区域。
判定标准：IPC-A-610 Class 3要求空洞率≤3%，焊球直径偏差≤±10%-16。
QFN/DFN封装（方形扁平无引脚） ——检测核心：侧壁爬锡高度与底部焊盘覆盖率
QFN的焊盘位于元件底部，周边可见的“侧壁爬锡”成为AOI唯一能观察到的指标。
检测方法：AOI检测侧壁爬锡高度是否≥焊盘厚度的75%；X-Ray检测底部焊盘焊锡覆盖率是否≥80%-31。
爬锡不足说明底部焊盘润湿不良，典型虚焊前兆。
片式电容/电阻（0201/0402/0603等） ——检测核心：两端焊料对称性与润湿角
微型片式元件是立碑效应的重灾区——当两端焊盘热容差异＞15%时，一端先润湿后另一端尚未润湿，导致元件一端翘起-25。
检测方法：AOI检测两端焊料是否对称、润湿角是否达标；万用表测量元件两端与焊盘间导通电阻。
注意：贴片电容虚焊后可能出现容量不稳，可用电容表在线测量验证。
QFP/SOP封装（翼形引脚） ——检测核心：引脚与焊盘润湿界面
QFP的虚焊多表现为引脚翘起或焊料爬升不足。
检测方法：20倍放大镜观察引脚根部润湿情况；万用表逐个引脚测量导通性；X-Ray可透视引脚下方焊料填充状态。
THT通孔插件（连接器、变压器、大电容等） ——检测核心：通孔透锡率
在电子后焊场景中，通孔元件的虚焊表现为透锡率不足（IPC要求≥75%）。
检测方法：从PCB背面观察焊料是否完全填充孔洞；X-Ray检测通孔填充状态；用万用表测量引脚与孔壁间导通性。
2. 电子组装虚焊检测常见误区（避坑指南）
以下5个高频误区，是电子制造和维修中导致虚焊漏检的主要原因：
误区一：焊点外观光滑明亮就一定可靠
事实：某些虚焊（如冷焊）表面反而光滑，但内部未形成冶金结合。典型的“枕头效应”就是焊球顶部光滑但底部未熔合，外观骗过肉眼和AOI-。
避坑建议：外观检测仅作为初筛，必须结合电气测试或X-Ray确认。
误区二：万用表导通测试通过即代表焊点合格
事实：万用表通断蜂鸣档只能检测完全开路，对高阻虚焊（电阻50-200mΩ）无能为力。微弱的信号线路可能因几十毫欧的接触电阻导致信号失真。
避坑建议：对于高频信号线、传感器信号线等敏感线路，必须用毫欧表或四线制测量法确认接触电阻＜10mΩ。
误区三：BGA虚焊可以用X-Ray 2D全面检出
事实：2D X-Ray只能提供平面投影图像，焊球重叠会造成信息混淆。对于多层BGA（如堆叠封装），2D影像无法区分上下层焊球异常-。
避坑建议：对高可靠性产品应使用3D-CT X-Ray，可获取焊点三维结构，实现单球级精准检测-32。
误区四：回流焊后直接AOI检测就能覆盖所有虚焊
事实：AOI对BGA/QFN底部焊点的虚焊漏检率接近100%，仅靠AOI的虚焊检出率不足60%-32。
避坑建议：消费电子可采用“AOI全检+X-Ray抽检”模式；汽车/医疗电子必须“AOI全检+X-Ray全检+金相抽检”三级检测-16。
误区五：虚焊只发生在自动化焊接环节
事实：电子后焊（手工补焊）同样容易产生虚焊——烙铁温度不当（过高导致氧化、过低导致冷焊）、接触时间过短、助焊剂使用不当等-1。
避坑建议：手工焊需严格执行恒温烙铁温度设置（无铅350℃-380℃），接触时间2-4秒，焊料充分润湿后再撤烙铁头-1。
3. 电子制造虚焊失效典型案例（实操参考）
案例一：汽车ECU BGA虚焊导致发动机间歇性熄火
场景：某汽车电子供应商生产发动机控制单元（ECU），在整车厂路测时发现约3%的ECU在振动测试中偶发性信号中断，发动机瞬间熄火。
检测过程：起初常规AOI和万用表均判定合格。改用X-Ray 3D-CT扫描后发现，主控芯片BGA边缘区域约15%的焊球空洞率超过25%，部分焊球存在典型的“枕头效应”——焊球顶部焊接良好但底部与芯片焊盘未熔合-32。
根因分析：回流焊过程中BGA封装与PCB的热膨胀系数（CTE）失配，导致焊球在熔化区与焊盘分离，冷却后因氧化层阻碍无法重新熔合-。
解决方案：调整回流焊温度曲线，增加恒温区时间（从90s延长至120s），确保焊球充分熔化且与焊盘形成IMC层；同时增加X-Ray全检工序，将BGA空洞率控制在≤5%。
案例二：服务器主板QFN电源芯片虚焊引发批量召回
场景：某服务器厂商的主板在老化测试中出现约8%的电压不稳定故障，部分主板在运行48小时后突然断电。售后成本增加超1200万元-31。
检测过程：AOI外观检测全部合格。使用微焦点X-Ray（分辨率1μm）扫描后发现，QFN封装电源芯片底部焊盘焊锡覆盖率不足60%（标准要求≥80%），部分焊点仅边缘接触，中心区域呈“空心”状态。
根因分析：钢网开口设计不合理，QFN接地焊盘开口比例不足50%，导致焊膏量不足；同时回流焊峰值温度偏低（235℃），SAC305焊料未充分熔融。
解决方案：将QFN接地焊盘钢网开口比例提升至80%，钢网厚度从0.12mm增至0.15mm；回流焊峰值温度提高至242-245℃，液相线以上时间控制在60-90s。整改后虚焊缺陷率从8%降至0.1%以下。
五、结尾
1. 虚焊检测核心（SMT产线高效排查策略）
结合SMT贴片加工和PCBA代工的实际生产场景，推荐以下分级检测策略：
一级策略（消费电子/一般工业，Class 2等级）——AOI全检+X-Ray抽检
AOI全检所有表面焊点（识别率≥99.5%）
X-Ray抽检5%-10%的BGA/QFN焊点（每批次随机抽3-5片）
异常批次追加金相切片分析
适用场景：手机主板、家电控制板、一般消费电子产品
二级策略（汽车电子/医疗电子，Class 3等级）——AOI全检+X-Ray全检+金相抽检
AOI全检所有可见焊点
X-Ray全检所有BGA/CSP/QFN焊点（空洞率≤3%）
金相抽检每批次≥1片（或X-Ray异常点≥3%抽样）
适用场景：ECU、ADAS模块、医疗器械主板
三级策略（军工/航天/高可靠性）——零缺陷管控
AOI+X-Ray+3D-CT+金相四重检测
每片板卡X-Ray全检，3D-CT重点区域扫描
切片分析覆盖率≥10%
关键焊点IMC层厚度精确控制±0.2μm
维修/返修场景快速排查策略：
先用高倍放大镜观察可疑区域（重点关注大电流焊点、热源附近焊点、反复维修过的焊点）
万用表蜂鸣档快速筛查完全开路的焊点
用毫欧表或四线制测量法排查高阻虚焊
敲击振动法辅助定位间歇性故障点
对于BGA/QFN元件，建议直接返修重焊或送X-Ray检测
2. 虚焊检测价值延伸（SMT产线维护与元器件采购建议）
日常维护建议：
定期校准检测设备：AOI每季度校准光源强度与相机焦距；X-Ray每月检测分辨率与灰度一致性；万用表每年送计量校准
保持检测环境清洁：温度22±3℃、湿度40%-60%RH，避免静电和粉尘干扰
建立虚焊检测数据台账：记录每批次虚焊类型、位置分布、成因分析，用于指导工艺改善
元器件采购建议：
锡膏采购：选择知名品牌（如千住、阿尔法），确认生产日期（保质期6个月），开封后严格按照0-10℃冷藏-22；高端汽车电子推荐SAC305（Sn96.5Ag3.0Cu0.5），性价比选择SAC105或SAC0307-2
PCB采购：确认表面处理工艺（喷锡/HASL、沉金/ENIG、OSP），要求供应商提供焊盘可焊性测试报告
元器件采购：确认引脚镀层质量（镀金/镀锡厚度均匀），要求供应商提供MSL湿敏等级标识（Class 3以上产品需MSL 3级或更高）
校准建议：
回流焊温度曲线每周验证一次，使用温度数据记录仪实测板面温度
波峰焊锡温每日开机后测量，误差应控制在±5℃以内-2
手工焊烙铁温度每班次开机后使用测温仪验证
3. 互动交流（分享SMT/PCBA虚焊检测难题）
你在SMT贴片加工、PCBA代工或电子维修中，是否遇到过以下难题？
批量生产时AOI检测频繁误报虚焊，如何优化参数降低误报率？
BGA焊点空洞率反复超标，钢网开口和回流焊温度该如何调整？
汽车电子ECU在振动测试中偶发性信号中断，X-Ray未发现明显异常，还有哪些排查手段？
手工后焊补焊时如何确保二次焊接质量，避免“旧病复发”？
欢迎在评论区留言分享你的虚焊检测经验和遇到的棘手问题！如需了解更多SMT工艺优化、虚焊防控方案等实操干货，可关注本账号获取持续更新。
