一、前置准备
（一）工业级与消费级单片机型号判断核心工具介绍
判断单片机型号，工具选对事半功倍。针对不同使用场景和受众需求，工具分为基础款和专业款两大类：
基础款（新手必备，适配工厂入门质检、家电维修学徒、电子爱好者等场景） ：
数字万用表：入门首选，价格几十到几百元不等，用于测量供电电压、对地短路和二极管压降。选择时建议选带蜂鸣通断档的自动量程万用表，新手操作更省心。
手持放大镜/手机微距镜头：用于观察芯片表面丝印，在光线不足环境下尤其适用。20倍以上的放大倍数可以清晰看清激光刻字的细节。
晶振频率计（可选）：部分维修场景可用示波器或带频率测量功能的万用表替代，用于验证单片机时钟电路是否起振。
专业款（适配工厂批量检测、实验室精度分析、汽车ECU维修等专业场景） ：
编程器/调试器：如J-Link、ST-Link、PICkit等，通过SWD或JTAG接口连接单片机，读取设备ID、Flash容量、唯一序列号（UID）等信息。这是判断芯片真伪、区分不同批次、甄别Remark翻新片的核心工具。
逻辑分析仪：如Saleae Logic Pro、SLogic Combo 8等，用于抓取SPI、I2C、UART等通信引脚的信号波形，通过协议特征反向推断芯片类型。
专业丝印反查数据库：SMDmark（覆盖超2300万条代码）、芯查查App、Digi-Key/Mouser元器件平台，输入丝印代码即可获取对应型号及技术文档。
在线编程软件：如STC-ISP（可检测STC系列单片机型号）、AI-ISP等，通过串口连接单片机，软件自动识别芯片型号。
（二）单片机型号检测安全注意事项（工业/汽车/消费电子通用）
以下5条核心注意事项贯穿整个检测过程，务必严格执行。重中之重：
断电操作优先：在未确定引脚定义前，严禁给单片机供电。任何带电插拔调试器或测量引脚的行为，都可能因静电或瞬间电压冲击烧毁芯片内部ESD保护电路，导致引脚对地短路或功能异常。
防静电规范：单片机属于CMOS器件，静电敏感度极高。操作前务必佩戴防静电手环或触摸接地金属释放身体静电；工作台建议铺设防静电垫。
仪器档位确认：使用万用表测量前，务必确认档位选择正确。测量电阻或通断时若误拨至电压档，可能造成表笔间短路从而损坏被测电路；测量供电电压时若误用电阻档，则可能将内部测试电流灌入芯片引脚。
引脚清理：对于使用过的旧芯片或电路板，焊点残留的助焊剂、灰尘和氧化物可能影响测量准确性。测量前用无水酒精配合软毛刷清理引脚区域，确保表笔接触良好。
防短路措施：表笔测量时避免同时触碰相邻引脚；使用编程器连接时，确保杜邦线或探针接触稳固，防止接触不良引起的信号毛刺或电平冲突。
（三）单片机基础认知（适配多行业精准型号判断）
要准确判断单片机型号，首先需要了解单片机的丝印构成和关键识别信息：
丝印（Marking/Silkscreen）是什么？ 丝印是芯片表面激光刻印或印刷的一串字符，相当于单片机的“身份证”，包含品牌logo、型号代码、生产日期（D/C）、批次号、封装代码、版本号等信息-。以STM32F407为例，型号中的字母和数字组合直接对应芯片的系列、内核、Flash容量、引脚数等核心参数-。
不同行业单片机常见品牌与型号特征：
| 行业领域 | 常见品牌/系列 | 型号特征 |
|---|---|---|
| 工业控制 | STM32（意法半导体）、PIC（Microchip）、APM32（极海）、NXP | 型号含“F4/F7/H7”系列，多引脚（64/100/144），常见于PLC、伺服驱动 |
| 汽车电子 | S32K（NXP）、TC2xx/TC3xx（Infineon）、Renesas RH850 | 车规级认证，型号常含“K”或“Auto”标识，工作温度范围更宽 |
| 消费电子 | STM32F0/F1系列、GD32（兆易创新）、Cortex-M0/M3内核MCU | 引脚数较少（20-64），封装多为LQFP或QFN，常见于智能家电、玩具 |
关键参数关联：型号决定了单片机的供电电压（3.3V或5V）、引脚功能定义、调试接口类型（SWD/JTAG）以及可用的编程工具。在后续检测步骤中，这些信息将直接影响判断方法的选择。
二、核心检测方法（三种方法，分层实操）
（一）基础识别法（工业/家电/汽车维修场景快速初筛）
在没有任何专业工具的情况下，通过肉眼观察和电路环境分析即可初步判断单片机型号：
第一步：查看芯片表面丝印
寻找芯片顶部的完整丝印行。完整型号通常单独一行，例如“STM32F103C8T6”或“PIC16F877A”。
若丝印磨损严重，用放大镜斜角观察光线反射，激光刻字的凹陷痕迹往往仍可辨认。
第二步：分析电路板环境推断型号范围
通过分析单片机周边连接的电阻、电容、晶振等元件，可推断芯片功能并缩小可能的芯片类别。检查PCB板上是否有SPI、I2C、UART等接口引脚的布线，这些接口的存在往往暗示了特定系列的MCU--。
晶振频率识别：观察外接晶振频率，8MHz/16MHz常见于STM32F1系列，12MHz常见于部分NXP系列。
供电电压判断：测量VCC和GND之间的电压（3.3V或5V），可初步锁定芯片的制程工艺和系列范围。
引脚数量统计：8引脚常见于PIC10F/12F系列，20-48引脚常见于STM8或STM32F0系列，64引脚及以上常见于STM32F1/F4系列。
第三步：封装形式与引脚排列比对
查阅常见单片机封装图（如TSSOP-20、LQFP-48、LQFP-64、QFN-32），通过引脚数量和排列方式可快速比对出可能品牌。工业控制设备中，64引脚LQFP封装搭配8MHz晶振，大概率是STM32F103系列。
行业专属注意要点：工业环境中的单片机常涂有三防漆，观察前需用专用清洗剂处理；汽车ECU中的单片机往往被封装在密封壳体内，需拆卸后才能观察丝印，拆解时注意防水密封圈的完整性。
（二）通用仪器检测法（万用表+逻辑分析仪，新手重点掌握）
模块一：万用表供电与对地检测
万用表档位：直流电压档（DCV）、二极管档、电阻档（Ω）。
检测供电（VCC/GND） ：
确认单片机已知的VCC和GND引脚位置（可先通过丝印型号查阅数据手册确认）。
将万用表拨至直流电压档（20V量程），红表笔接VCC引脚，黑表笔接GND引脚。
正常值：应为+5V或+3.3V（视具体型号而定）-。若电压为0V，说明供电电路异常或单片机未上电；若电压异常偏高（如5V芯片测得3.3V），则芯片可能工作不稳定。
检测引脚对地短路：
断电状态下，将万用表拨至电阻档或二极管档。
黑表笔接地（GND），红表笔依次触碰各I/O引脚。
正常值：对地电阻应在几十kΩ以上，二极管档测量值为0.4V-0.7V（内部ESD保护二极管正向压降）-。
异常判断：若某引脚对地电阻接近0Ω或二极管压降为0V，则该引脚可能已对地短路损坏。
万用表检测单片机型号的核心步骤：先定位供电引脚测量电压→再测量晶振引脚对地阻值→记录各关键引脚对地二极管特性，建立“引脚特征库”与已知型号进行比对。
模块二：逻辑分析仪抓取通信协议推断型号
适用场景：单片机丝印被抹除或模糊不清时，通过分析通信接口的协议特征来反向推断。
操作步骤：
将逻辑分析仪的通道探头分别连接到疑似SPI/I2C/UART引脚。
设置采样率为通信波特率的4倍以上（常用设置：1MHz-24MHz）。
触发采集后观察波形，解码分析协议数据。
例如：抓取到特定寄存器地址0x1FFFF7E8的数据，可判定为雅特力AT32系列-；通过I2C设备地址可推断外挂EEPROM型号，进而辅助MCU型号判断。
模块三：晶振时钟检测
万用表检测单片机型号的晶振辅助判断：
用示波器或带频率测量功能的万用表测量晶振引脚（OSC_IN/OSC_OUT）。
正常应测得稳定的正弦波或方波，频率与外接晶振标称值一致。
若晶振不起振，先检查负载电容是否匹配（常见值为12pF-22pF），再考虑单片机内部振荡电路是否损坏。
行业实用技巧：工厂质检新手在批量检测时可制作“引脚特征速查卡”，列出常见型号的关键引脚对地阻值范围，实测时快速对照。家电维修新手可用镊子轻触晶振引脚观察系统是否复位，辅助判断时钟电路是否工作。
（三）行业专业仪器检测法（编程器在线识别，进阶精准检测）
当基础目测和万用表检测无法确定型号时，编程器在线识别是最可靠、最精准的方法。
模块一：J-Link/ST-Link识别STM32及ARM内核MCU
J-Link判断STM32芯片型号的具体方法：
将J-Link调试器通过SWD接口（SWDIO、SWCLK、GND）连接到目标单片机的对应引脚。
打开J-Link Commander命令行工具，执行“connect”命令建立连接。
输入“device”命令读取芯片的设备ID（Device ID）。
将读取到的设备ID与正品设计进行对比，可有效甄别仿冒或Remark翻新芯片-。
实际案例：某工业控制装置维修中，通过J-Link读取芯片PID为0x414，判定为雅特力AT32F403系列，成功区别于外形相似的STM32F103-。
模块二：STC-ISP识别STC系列单片机
STC单片机通过串口（UART）连接PC，打开STC-ISP软件，点击“检测MCU选项”，软件会自动识别芯片系列（STC89/90/15/8/12等）和具体型号-。
操作要点：
确保单片机P3.0（RXD）和P3.1（TXD）引脚已连接至USB转TTL模块。
冷启动（先点击下载再给单片机上电）触发ISP握手。
软件会返回芯片型号、硬件版本号、Flash容量等完整信息。
模块三：多功能数字芯片检测仪

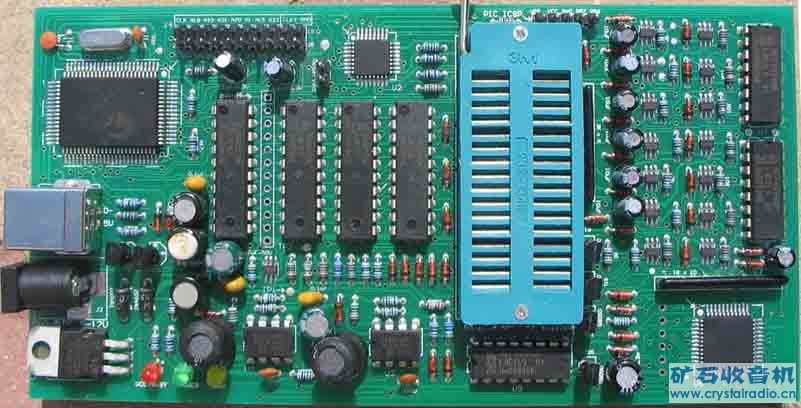

对于批量检测场景，可使用离线式数字集成芯片检测仪。将被测器件插入锁紧插座，按“型号判别”键，仪器自动检测引脚数量并比对内部数据库，若型号在仪器容量内，直接显示器件型号-。
行业在线检测技巧（无需拆焊） ：在工厂流水线场景中，可通过预留的测试点（Test Point）直接连接编程器，无需拆焊即可完成在线识别。需注意测试点与编程器之间的线长应控制在20cm以内，避免信号衰减。
单片机型号批量检测方法：在生产线质检环节，建议制作自动化检测脚本，使用Python调用OpenOCD或J-Link Commander，批量扫描多块PCB板的芯片ID并输出报告，效率提升可达10倍以上。
三、补充模块
（一）不同行业类型单片机的检测重点
工业控制类单片机（如STM32F4/F7/H7、NXP i.MX RT系列） ：
检测核心：重点关注引脚对地二极管特性是否一致，因为工业环境中的浪涌和静电冲击易导致I/O口损坏。
调试接口：SWD/JTAG接口必须连接正常，检测时优先读取设备ID。
工业环境适配：需在标称工作温度范围（-40℃~85℃或-40℃~105℃）内验证芯片功能。
汽车电子类单片机（如NXP S32K、Infineon TC系列） ：
检测核心：重点关注通信接口（CAN、LIN）的电气特性，检测信号传输稳定性。
车规级验证：需确认芯片丝印包含车规级认证标识（如“Auto”“Q100”），普通工业级芯片不可直接替代-。
检测工具：需使用支持CAN协议的调试工具，如PCAN、Kvaser等。
消费电子/家电类单片机（如STM32F0/F1、GD32、瑞萨RL78） ：
检测核心：重点检测Flash/RAM容量是否与标称一致，甄别翻新片的重要手段。
低功耗验证：对于电池供电设备，需检测休眠模式下的功耗是否正常，翻新片漏电流往往偏高-。
封装一致性：LQFP-48封装中，不同品牌型号的引脚排列可能相同，需结合烧录器读取UID最终确认。
（二）行业常见检测误区（避坑指南）
以下5个高频检测误区在工业、汽车、家电维修场景中屡见不鲜，务必规避：
误区一：仅凭丝印断定型号，忽略版本差异
危害：同一型号的不同版本（如STM32F103C8T6 vs STM32F103CBT6）Flash容量相差一倍，误判后烧录错误固件导致功能异常。
规避：查阅数据手册核对丝印中的版本代码。
误区二：带电插拔调试器，烧毁SWD接口
危害：J-Link/ST-Link与目标板电位差产生的瞬间冲击电流，可烧毁SWDIO或SWCLK引脚内部的ESD保护电路。
规避：务必先断电连接，确认接线无误后再上电。
误区三：忽略环境温度对检测结果的影响
危害：工业现场高温环境下，万用表测量的引脚对地阻值会因温度漂移而变化，可能误判为损坏。
规避：在室温环境下进行基准测量，记录常温阻值作为对比标准。
误区四：未匹配汽车电压标准盲目测量
危害：汽车ECU中部分引脚工作在12V电平（如LIN总线），用3.3V/5V逻辑分析仪直接测量会烧毁仪器输入端口。
规避：测量前确认引脚电压范围，使用高压隔离探头或电平转换电路。
误区五：打磨翻新片混入，仅凭外观无法识别
危害：翻新片表面打磨后重新激光刻字，仅凭肉眼难以分辨，但其内部Flash已多次擦写，寿命和可靠性大幅降低-。
规避：通过烧录器读取UID和Flash擦写次数，与正品设计值对比。
（三）行业典型案例（实操参考）
案例一：工业控制设备单片机型号误判故障排查
故障现象：某工厂生产线PLC控制器频繁死机，维修人员拆机后发现主控MCU丝印磨损严重，仅能辨认“STM32F1???”字样。
检测过程：
用万用表测量VCC（3.3V正常）和各I/O引脚对地二极管压降（均正常），初步判断芯片未短路。
连接J-Link调试器，通过SWD接口读取设备ID，返回值为0x414，而非STM32F1系列应有的0x410。
查阅资料发现0x414为雅特力AT32F403A系列的设备ID-。
核对原厂BOM清单，确认原设计为AT32F403A，外形与STM32F103兼容但内部寄存器地址不同。
解决方案：使用对应AT32F403A的烧录固件重新编程，设备恢复正常。核心教训：仅凭丝印部分信息和外型推测型号，易导致固件不匹配故障。
案例二：汽车ECU氧传感器信号异常排查中的单片机判断
故障现象：某车型发动机故障灯亮，诊断仪报“氧传感器信号异常”，维修人员怀疑ECU内部单片机损坏。
检测过程：
拆卸ECU外壳，找到主控MCU（NXP S32K144，丝印清晰）。
测量氧传感器信号输入引脚的电压（正常应为0.1V-0.9V摆动），实测恒定为0V。
断开氧传感器连接器，用万用表二极管档测量ECU侧输入引脚对地特性，发现该引脚对地短路（压降0V）。
判定为MCU内部ADC输入通道的ESD保护二极管击穿，导致引脚对地短路。
解决方案：更换同型号S32K144单片机并重新烧录固件，氧传感器信号恢复正常。同时建议在维修记录中注明“需检查外部传感器线路短路问题，避免再次损坏MCU”。
四、结尾
（一）单片机型号判断核心（多行业高效排查策略）
综合上述方法，根据不同场景建立分级检测策略：
维修场景（家电维修/工厂维修）高效策略：
丝印目测（简单快速）→ 万用表测供电及对地短路（排查基础故障）→ 晶振频率检测（确认时钟正常）→ 编程器读设备ID（最终确认）
批量质检场景（生产线）高效策略：
自动化检测脚本（编程器批量扫描）→ 丝印视觉比对→ 异常件转入人工万用表复核
未知/打磨芯片场景（逆向分析）高效策略：
电路环境分析（供电/晶振/引脚数）→ 逻辑分析仪抓通信协议→ 固件分析提取特征→ 编程器强制读取UID
核心关键词回顾：如何判断单片机型号的关键在于“丝印识别+引脚测量+在线读取”三者结合，缺一不可。掌握这套单片机型号检测方法，即可在多数场景下独立完成型号判断。
（二）单片机型号检测价值延伸（维护与采购建议）
日常维护技巧：
工业设备定期（每半年）用无水酒精清理单片机引脚周围的三防漆残留，防止漏电导致引脚对地阻值漂移。
汽车ECU维修时，拆解后应立即拍照记录原始丝印信息，避免后续磨损。
家电维修中，建议建立常用单片机型号（如STM8S003、HT66F系列）的引脚特征速查表，提升检测效率。
采购建议：
优先选择原厂授权渠道购买，警惕价格异常偏低的“散新货”。
到货后抽样使用编程器读取UID和Flash容量，与数据手册对比验证真伪。
对车规级单片机，需查验原厂质量认证证书，确保符合AEC-Q100标准。
校准建议：
万用表每年送计量校准一次，确保电压和电阻测量精度。
编程器固件定期更新至最新版本，保持对新出型号的支持。
