一、开头引言
超声波测距仪是一种利用声波反射原理测量距离的非接触式传感器，在工业自动化生产线、汽车泊车辅助与防撞系统、医疗影像设备、消费电子智能避障等场景中扮演着至关重要的感知角色-。当测量数据出现偏差、信号丢失或响应异常时，如何精准判断超声波测距仪的好坏、快速定位故障根源，直接关系到生产线的稳定运行和设备的正常使用。
本文结合工业、汽车、消费电子三大主流应用场景，从基础到专业分层次详解超声波测距仪检测方法，覆盖万用表基础诊断、示波器波形分析到专业校准设备检测，帮助不同基础的读者掌握超声波测距仪好坏判断技巧。无论你是工厂设备维修师、汽车维修技师、质检人员，还是电子爱好者，都能从文中找到适配你所在场景的超声波测距仪检测方案。
二、前置准备
（一）工业·汽车·消费电子超声波测距仪检测核心工具介绍
不同场景的检测需求差异较大，工具配置需因地制宜。本文按使用群体分两类推荐：
基础款（适合新手、电子爱好者、小型维修点） ：

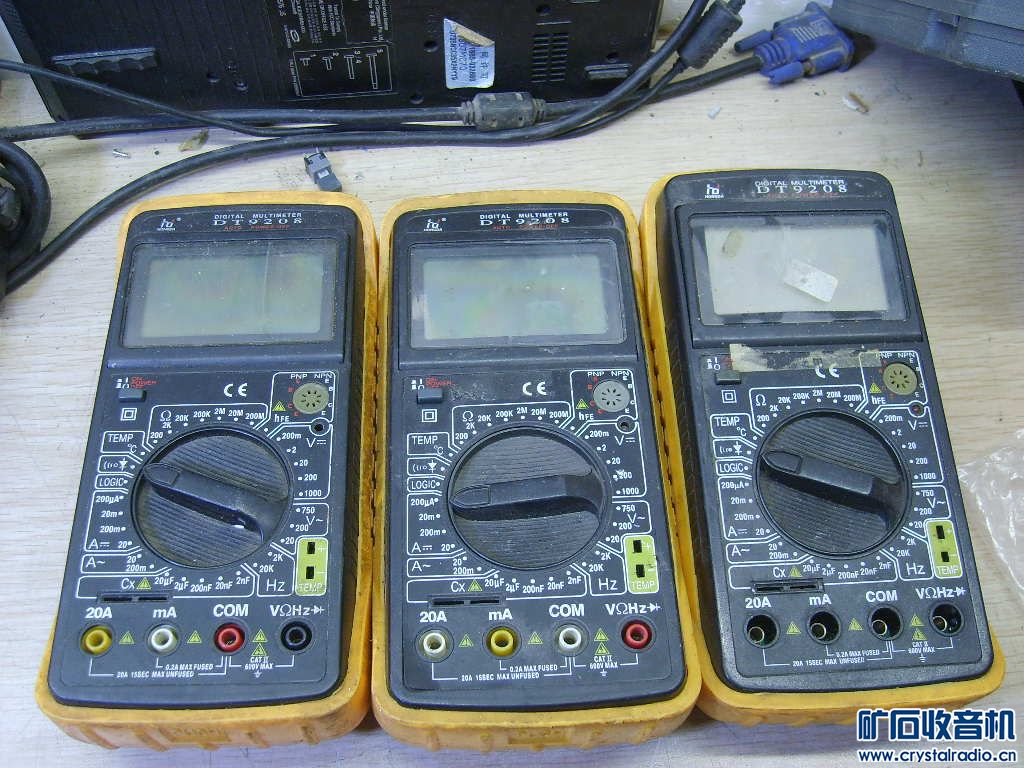

数字万用表（建议Fluke 17B+或国产优利德UT61系列）：测量供电电压、输出信号和通断状态，是超声波测距仪检测最核心的工具。需具备直流电压档（mV级分辨率）、电流档（mA级）、电阻档和通断蜂鸣功能。
目标测试板（硬质平整木板/金属板）：用于验证超声波反射回波信号是否正常，是快速初筛的关键道具。
无纤维清洁布+无水酒精：用于清洁探头表面油污和粉尘，避免因污物遮挡导致误判。
传感器说明书/参数手册：明确额定电压（常见5V/12V/24V）、输出类型（模拟电压/数字脉冲/I2C协议）和有效量程，是检测前的必备资料-31。
专业款（适合工厂质检部门、专业维修站、高精度检测场景） ：
数字示波器（如Tektronix MDO3000系列或国产普源DS1000Z系列）：观察超声波发射脉冲和回波波形形态，精准定位信号异常。正常回波信号应有明显的发射脉冲与接收波峰，时间间隔反映距离值-31。
多功能校准器（如Fluke 725）：用于4-20mA电流环路传感器的精密测试和校准-16。
高低温试验箱（可选）：测试超声波测距仪在-40℃至+85℃环境下的温度漂移和稳定性，适配工业场景的极端工况验证-16。
高精度测距基准（激光干涉仪或经认证的标准尺）：用于静态校准时的基准比对，可计算出非线性误差曲线-。
步进电机驱动测试平台：用于全量程精度测试，可设定移动速度≤10mm/s并在关键点停留记录，适合工厂批量检测场景-31。
（二）工业·汽车·消费电子超声波测距仪检测安全注意事项
超声波测距仪检测涉及电气连接和信号测试，以下4条注意事项是重中之重：
断电检测原则：在接触传感器引脚、插拔连接线或进行任何硬件操作前，必须先切断电源。某工厂曾因带电检测导致传感器控制板烧毁，直接损失超万元-31。工业24V传感器测试前必须断电操作，汽车场景中还需断开蓄电池负极，防止短路损伤ECU。
防静电防护：超声波测距仪内部包含精密电子元件和压电陶瓷换能器，检测时应佩戴防静电手环或触摸接地金属物体释放人体静电，避免静电击穿敏感元件。
探头清洁规范：使用无纤维清洁布蘸无水酒精擦拭探头表面，禁止用尖锐物体刮擦，否则会损坏探头陶瓷片导致声波发射效率永久下降-25。工业多尘环境建议更频繁清洁或加装防护罩。
电磁环境规避：检测时远离变频器、伺服电机、超声波清洗机等高频干扰源，至少保持1米以上的距离。这些设备的高频信号会干扰超声波模块的正常工作-22-25。
（三）超声波测距仪基础认知（适配精准检测）
超声波测距仪的核心工作原理是通过压电换能器发射高频声波脉冲（常用频率40kHz），测量回波时间差计算出距离-22。了解其结构有助于精准判断故障根源：
核心部件：压电换能器（发射/接收）、信号放大与处理电路、定时控制模块、输出接口电路-22。
关键参数：工作电压（5V/12V/24V）、有效量程（工业级可达5m以上）、测量精度（一般±2-3cm，高端可达±0.5%以内）、盲区（多数为2-10cm）、输出类型（模拟电压/电流/数字脉冲/I2C）--25-31。
行业专用标准：SJ/T 11873-2022规定了超声波测距传感器的技术要求、试验方法和检验规则，适用于家用电子、安防、医疗电子、工业仪表及汽车电子等领域-。专业质检场景中，测量精度、线性度误差、重复性误差、温度漂移等指标需符合相应检测规范-16。
三、核心检测方法
（一）基础检测法（无需仪器，快速初筛）
无需万用表，现场2分钟快速初筛，适合工厂巡检、汽车维修站快速判断、电子爱好者初步排查：
第一步：外观与清洁检查
检查探头表面是否有明显油污、灰尘堆积或水渍。污染会阻止声波发射，导致探测距离缩短-25。
用无纤维清洁布蘸无水酒精擦拭探头表面，擦后再次测试。若故障消失，则问题为表面污染。
第二步：供电与连接检查
检查传感器线缆是否牢固连接到电路板/控制器。松动的连接会导致间歇性故障-21。
确认供电电源是否接通，电压是否符合额定值（可用万用表快速验证，若手边无表可观察指示灯状态）。
第三步：目标反射测试
将传感器探头垂直于硬质平整平面（如金属板或木板），距离30-50cm。
观察输出信号/指示灯是否响应。若在硬质平面上能正常工作，而在实际目标上不能，则说明反射条件有问题——可能目标表面过于柔软、倾斜角度过大或吸声材料导致回波衰减-22。
第四步：环境干扰排查
检查传感器探测范围内是否有管道、支架等多余物体，尤其是盲区内（多数2-10cm）有物体则无法检测-25。
确认附近是否有其他超声波设备（如另一个传感器、超声波清洗机），若存在则需将传感器远离至少1米-25。
测量值在特定条件下出现数米级偏差时，需检查安装位置——可能是多径反射或叠加干扰导致误判-。
行业专属注意要点：
工业场景：工厂自动化产线中，传感器若安装在振动设备（传送带、泵体）上，需加装减震支架，否则振动会导致探头位置偏移或内部元件接触不良-25。
汽车场景：倒车雷达系统检测时，需确认传感器安装角度是否偏离垂直方向——倾斜角度超过5°会导致声波反射偏移、接收不到回波信号-22。
消费电子场景：智能扫地机器人避障模块检测时，注意传感器表面是否被毛发缠绕，需先清理再测试。
（二）万用表检测超声波测距仪方法（新手重点掌握）
万用表是超声波测距仪检测最基础、最实用的工具。以下按三步操作法分模块详解，适配工业、汽车、消费电子三类场景。
【模块一】供电电压检测（判断电源是否正常）
操作步骤：
查阅传感器说明书，确认工作电压（常见5V/12V/24V）-31。
将万用表调至直流电压档（DC V），量程选择大于额定电压的档位（如20V档）。
红表笔接传感器VCC引脚，黑表笔接GND引脚。
给传感器上电，读取电压值。
判断标准：
正常：实测电压在额定电压±5%以内。例如5V额定电压下，4.75V-5.25V为正常范围。
异常：电压明显偏低或波动剧烈。某扫地机器人案例中，传感器电压从5V降至4.3V即引发持续误报-31。若供电异常，需检查电源模块、线缆连接或更换稳压电源。
【模块二】电流型传感器输出检测（4-20mA模拟输出型）
工业场景中大量使用4-20mA电流型超声波测距传感器，如钻井液位监测、储罐液位测量等-32。
操作步骤：
将万用表调至直流电流档（mA档）。
将万用表串联在传感器电流输出电路中（即断开输出回路，将万用表两端串入）。
将目标物体置于传感器有效测量范围内，记录电流读数。
按公式计算误差：误差（%）= 100% ×（实测电流值 - 理论电流值）/ 理论电流值-32。
判断标准：
最小检测距离（最近处） ：对应最大输出电流20mA，误差应≤5%-32。
最大检测距离（最远处） ：对应最小输出电流4mA，误差应≤5%-32。
若电流值偏离理论值超过5%，说明传感器存在线性度问题或需重新校准。
【模块三】电压型传感器输出检测（模拟电压输出型）
部分超声波测距仪输出模拟电压信号（如0-5V或0-10V），常见于汽车传感器和部分工业模块。
操作步骤：
将万用表调至直流电压档（DC V），量程选择20V档。
红表笔接信号输出引脚（OUT），黑表笔接GND。
移动被测物体，从盲区边缘逐步移到量程远端，观察电压变化。
正常工作时，电压应随距离增大呈单调变化（线性或近似线性）-31。
判断标准：
移动目标物体时，电压值应有规律变化，无跳变或卡滞。
固定距离下多次测量，电压读数波动应小于量程对应值的1%。
若电压始终为0或始终满量程（如5V），说明传感器已损坏。
【模块四】数字信号型检测（适用于HC-SR04等模块）
消费电子和教学场景常用数字脉冲输出型超声波模块（如HC-SR04），输出信号为脉宽调制（PWM）方波，需配合示波器或逻辑分析仪。
操作步骤（有示波器时） ：
将示波器探头连接至信号输出端。
触发模式设为单次捕获，观察回波波形。
正常回波信号应有明显的发射脉冲与接收波峰，时间间隔反映距离值-31。
判断标准：
示波器捕捉到回波幅度衰减超过40%，可确诊接收模块损坏-31。
无波形输出：可能发射换能器失效、接收端增益电路故障或线缆接触不良-22。
行业实用技巧：
工业场景：工厂新手检测4-20mA传感器时，建议先用标准电阻（250Ω）将电流转换为1-5V电压后测量，比直接测电流更安全方便。
汽车场景：汽车维修新手检测倒车雷达传感器时，可将传感器拆下后对着墙面手动测试，观察输出信号变化规律，比在车体上测试更容易定位问题。
消费电子场景：检测HC-SR04模块时，可在Arduino平台上编写简单的串口读取程序，通过串口监视器实时观察距离数据变化，正常工作时数值波动应小于量程的1%-31。
（三）示波器/专业仪器检测超声波测距仪方法（进阶精准检测）
适配工厂质检、专业维修站、高精度校准场景的进阶检测方法。
【进阶方法一】示波器波形分析（信号层面精准定位）
示波器能“看见”超声波信号，比万用表更直观地判断发射和接收模块的好坏。
操作流程：
将示波器探头接至传感器信号输出端（或发射驱动端）。
触发模式设为单次捕获，触发沿设为上升沿。
将传感器对准硬质平面（距离30-50cm），触发测量。
判断标准：
正常波形：应看到明显的发射脉冲，随后出现一个或多个接收回波峰，时间间隔与距离对应。
回波幅度衰减严重（≥40%） ：可能接收模块增益不足或换能器老化-31。
无回波但有发射脉冲：目标反射条件差或接收端故障。
发射脉冲缺失：发射换能器损坏或驱动电路故障。
波形杂乱/噪声大：存在电磁干扰，检查接地和屏蔽。
【进阶方法二】全量程精度测试（工厂产线批量检测）
适配工厂流水线质检、专业计量校准场景。
操作流程：
使用步进电机驱动的精密滑台搭建检测系统。
设定移动速度≤10mm/s，避免动态误差-31。
在20cm、50cm、100cm等关键点停留10秒，记录传感器读数。
对比实际位移与传感器读数，计算全量程线性度误差。
判断标准：
线性度误差应≤0.5%FS至3%FS（视量程范围和精度等级）-16。
连续10次同条件测量的标准差应≤0.2%FS-16。
某汽车自动泊车系统通过该测试发现，传感器在80cm处存在3cm的系统误差，经校准后定位精度提升至±0.5cm-31。
【进阶方法三】高精度校准（标准参照法）
操作流程：
使用激光干涉仪或经认证的标准尺作为基准参照物-。
将超声波测距仪固定，测量已知距离的目标物（如校准板）。
在量程内选取至少5个校准点，记录实测值与理论值。
通过多点拟合获得非线性特性曲线，调整传感器参数或软件补偿算法-。
行业专业判断标准：
量程内最大允许误差：0.1mm至5mm（视量程范围）-16。
温度漂移：-40℃至+85℃环境下输出值偏移量应≤0.05%/℃-16。
盲区检测：移动目标板至盲区范围内，传感器应显示无反射信号图示-32。
行业在线检测技巧（工厂流水线适用） ：
在连续生产的流水线上进行在线检测时，可采用并联对比法：将一台已知完好的传感器与被测传感器并联接入同一条产线控制系统，通过比对输出值快速判断硬件故障-31。某生产线机械臂因多个传感器同时报错，通过交叉测试锁定因振动导致某个传感器内部焊点开裂-31。
四、补充模块
（一）工业·汽车·消费电子不同类型超声波测距仪检测重点
工业场景——高压/防爆型超声波测距仪：
核心检测重点：防爆密封性和耐压等级验证。工业传感器长时间暴露于高温、高湿或化学腐蚀环境中，压电元件性能会逐步退化，防水密封件老化后可能导致内部短路-22。
检测方法：定期用兆欧表检查换能器正负极间的绝缘电阻值，一般要求绝缘电阻大于30兆欧。若达不到，很可能是换能器受潮，可烘干除潮后复测-。
应用场景参考：石油勘探钻井现场的液位监测、储罐液位连续测量等-32-。
汽车场景——倒车雷达传感器：
核心检测重点：发射角度校验和抗环境干扰能力。
检测方法：使用水平仪或测距标靶，确保传感器发射轴线垂直于检测面——角度偏差超过5°时测量结果即出现显著偏差-22。还需测试雨雾天气下的信号稳定性，传感器是否误报警。
典型参数：车载超声波传感器常见工作频率40kHz，有效探测距离0.2-5m。
消费电子场景——机器人/智能家居避障模块：
核心检测重点：响应时间和盲区范围。
检测方法：用移动目标物测试响应延迟，将目标快速移入/移出检测区，观察输出信号变化的响应时间（μs至ms级）-16。
典型参数：HC-SR04等教学/创客模块，检测距离2-400cm，精度约3mm-。
（二）超声波测距仪行业常见检测误区（避坑指南）
根据行业实操反馈，以下5个高频检测误区极易导致误判，务必规避：
误区一：忽略环境温度对检测结果的影响
危害：超声波在空气中传播速度随温度变化（约0.6m/s/℃）。未进行温度补偿时，20℃温差可导致测量误差约3.5%-22。
正确做法：使用带温度补偿功能的高端传感器，或在计算中手动补偿声速。
误区二：忽略盲区直接测量
危害：多数传感器盲区为2-10cm，盲区内有物体则无法正常检测-25。
正确做法：测量前确认目标物体在有效探测范围内，避开盲区。
误区三：以光滑或吸音材料为目标测试传感器
危害：软质物体、倾斜表面或吸声材料易导致回波衰减，影响计算精度，可能误判为传感器故障-22。
正确做法：测试时先用硬质垂直平面验证传感器本身是否正常，再在实际目标上测试。
误区四：未匹配汽车电压标准检测汽车传感器
危害：汽车传感器工作电压与工业传感器不同（常见12V vs 24V），用错电源可能烧毁传感器。
正确做法：检测前务必查阅说明书确认额定电压，用万用表验证供电是否匹配。
误区五：忽略相邻传感器的串扰干扰
危害：多个超声波传感器距离过近时，声波会互相串扰导致误报或测量不准-22。
正确做法：多传感器系统中，各传感器间隔至少1米以上，或采用分时发射策略-25。
（三）工业·汽车·消费电子超声波测距仪失效典型案例
案例一：工业场景——工厂液位传感器信号丢失导致溢罐
某化工厂储罐液位监测系统频繁出现传感器无输出现象，导致液位数据丢失、溢罐风险极高。
故障现象：传感器间歇性输出为0，无报警信号。
检测过程：
万用表检测供电电压：额定24V，实测22.1V，超出±5%允许范围。
检查电源线缆：发现连接处松动氧化，接触电阻增大。
清洁探头后复测，输出仍不稳定。用示波器观察回波信号，发现幅度衰减严重。
诊断结论：电源电压不足 + 换能器老化双重故障。
解决方法：更换稳压电源模块，同时更换老化换能器。建议工厂制定传感器定期校准计划，每6个月进行一次全量程精度测试-32。
案例二：消费电子场景——扫地机器人避障失灵
某品牌扫地机器人频繁撞墙，避障功能完全失效。
故障现象：机器人正常行走，但遇到墙壁不减速也不转向。
检测过程：
初步排查：清洁传感器探头表面，发现被宠物毛发严重缠绕。
清洁后测试：仍无法避障。用万用表检测供电：电压从5V降至4.3V-31。
拆机检查：发现电池老化导致输出功率不足，同时电源滤波电容失效。
诊断结论：电池供电不足 + 电源滤波电容失效。
解决方法：更换电池和滤波电容后恢复。建议用户定期清理传感器探头，每半年检查电池健康状况。
案例三：汽车场景——倒车雷达误报
某车主反馈倒车雷达在空旷场地持续报警。
故障现象：车辆后方无任何障碍物，倒车雷达持续发出警报声。
检测过程：
万用表检测传感器供电：12V正常。
检查安装角度：发现右后传感器因轻微碰撞导致探头轴线偏移约8°，偏离垂直方向-22。
信号测试：将传感器拆下后对着墙面测试，信号正常，说明传感器本身无损坏。
诊断结论：传感器安装角度偏离导致回波反射偏移，触发误报。
解决方法：重新校准安装角度，使用水平仪确保探头垂直于地面。安装后重新测试，误报消失。
五、结尾
（一）超声波测距仪检测核心（高效排查策略）
根据不同场景和需求，建议采用分级检测策略：
| 检测层级 | 适配场景 | 检测方法 | 耗时 | 所需工具 |
|---|---|---|---|---|
| 第一级：基础初筛 | 工厂巡检、汽车维修站现场快速判断、电子爱好者 | 外观清洁→供电连接→目标反射测试→环境干扰排查 | 2-5分钟 | 无需仪器或仅需万用表 |
| 第二级：万用表精测 | 维修点深度诊断、质检初筛 | 供电检测→电流/电压输出验证→信号稳定性测试 | 10-15分钟 | 数字万用表 |
| 第三级：示波器分析 | 专业维修站、故障精准定位 | 发射脉冲观察→回波波形分析→信号幅度判定 | 15-30分钟 | 数字示波器 |
| 第四级：全量程校准 | 工厂产线批量检测、计量校准 | 步进电机平台测试→多点校准→误差曲线拟合 | 30-60分钟 | 精密滑台+校准基准 |
高效排查口诀：“先看外表后通电，反射测试用硬面，万用表测电压先，波动过大查电源，示波器看回波线，幅度衰减需更换。”
（二）超声波测距仪检测价值延伸（维护与采购建议）
日常维护建议：
清洁频率：工业多尘环境每周清洁1次探头表面；汽车传感器每3个月检查清洁；消费电子设备每月清理-21。
定期校准：工厂产线传感器建议每6个月进行一次全量程精度测试；医疗场景传感器建议每3个月校准一次-。
防震保护：安装在振动设备上的传感器需加装减震支架，定期检查紧固螺栓是否松动-25。
环境监测：高温、高湿或化学腐蚀环境中的传感器，需定期用兆欧表检测绝缘电阻-。
采购与选型建议：
优先参考行业标准：选购时确认产品符合SJ/T 11873-2022等行业规范-。
明确场景需求：工业场景优先选择带温度补偿、防护等级高（IP67及以上）的型号；汽车场景关注安装角度容差和抗干扰能力；消费电子场景关注功耗和成本。
参数匹配：根据实际量程选择产品，量程余量建议保留20%以上；确认输出类型与控制系统的接口协议匹配。
